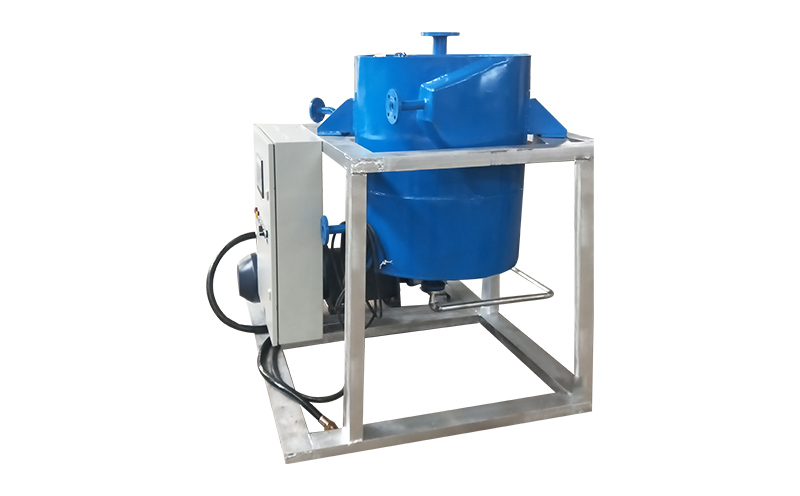

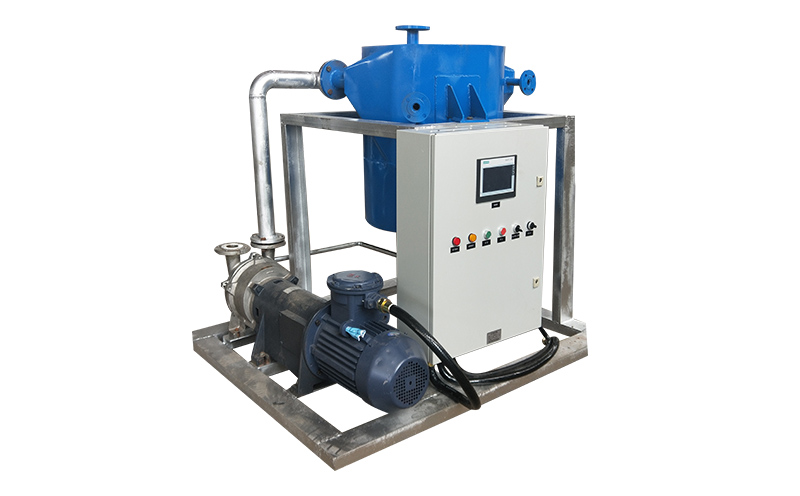

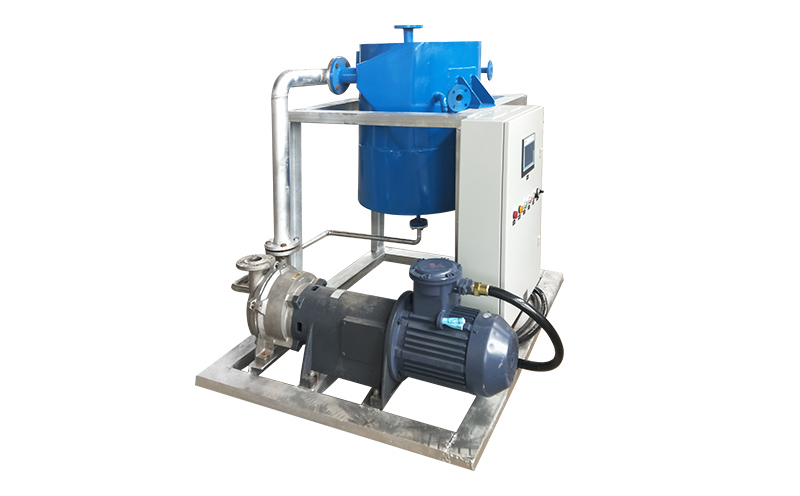

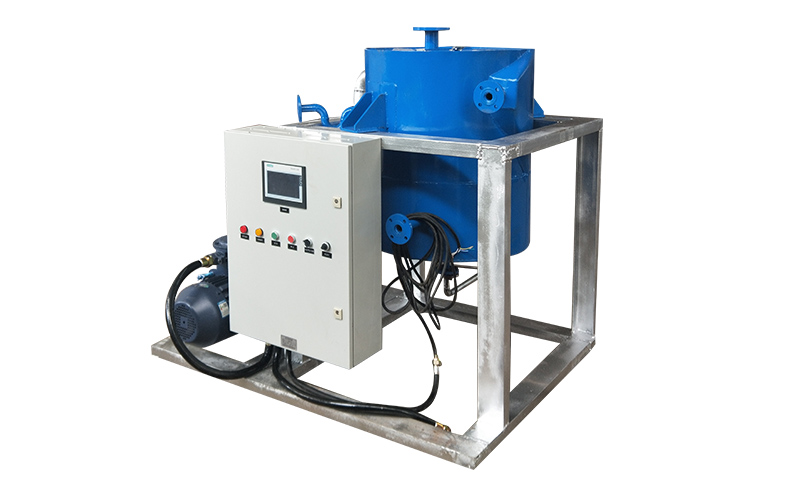

液环真空泵

产品特点:

24小时免费咨询热线 16637325772

扫一扫咨询

液环真空泵简介

有机溶剂回收真空系统是以一台或二台水环真空泵作为真空获得设备,以冷凝分离器作为分离储存设备的成套系统。真空泵的工作液采用其他液体,例如油、甲苯、醋酸及酒精等,代替传统水环式真空泵的水工作液,再与冷凝分离器连接,就形成了液环真空泵站系统。

液环真空泵

液环真空泵应用领域

该系统可广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、电器、煤矿、造矿、化肥等行业的负压场景。

液环真空泵应用领域

液环真空泵工作原理

以酒精工作液为例:真空泵转动,产生负压,将车间的含有酒精的VOCs气体抽入真空罐缓存,经真空泵进入冷凝分离器。同时冷媒进入冷凝分离器与来自车间的含有酒精的VOCs气体换热。冷凝分离器下方为接收容器,事先装有酒精溶液。含有酒精的VOCs气体进入冷凝分离器后,与冷媒经过换热,冷凝至接收器中,不凝气体经上方排气孔排出。随着酒精冷凝液越来越多,酒精会通过冷凝分离器上方的溢流口溢流收集。

液环真空泵工作原理

液环真空泵系统特点

冷凝分离器上的温度与冷媒入口开关联动,温度越低,VOCs的饱和蒸气压就越低,产生的VOCs气体就越少,堪称VOCs气体前端治理神器;真空罐内压力与真空泵电机联动,当对罐内真空度要求不高时,仅需低转速即可满足要求,同时可使真空罐内的真空度维持在一定范围内,节能降耗;设置气蚀保护管,有效保护电机,防止发生气蚀。

液环真空泵系统特点

常用溶剂0~40℃的蒸气压KPa/极限真空度MPa

溶剂名称

0℃

20℃

40℃

甲醇

7.014/-0.0943

12.97/-0.0883

35.7/-0.0656

乙醇

1.589/-0.0997

5.87/-0.954

17.89/-0.0834

异丙醇


4.418/-0.0969

14.24/-0.0871

3.37/-0.0979

10.03/-0.0913

24.37/0.0769

甲苯


2.911/-0.0984

7.887/-0.0934

二氯甲烷

17.48/-0.0838

40.29/-0.061

95/-0.0063

氯仿


21.13/-0.0802

40.05/-0.0613

1.1二氯乙烷

9.442/-0.0919

24.49/-0.0768

55.1/-0.0462

1.2二氯乙烷

2.804/-0.0985

8.264/-0.0930

20.64/-0.0807

丙酮

9.401/-0.0919

24.65/-0.0766

56.22/-0.0451

环已酮



60℃2.925/-0.0984

环已烷

3.441/-0.0979

10.34/-0.091

24.63/-0.0767

乙酸乙酯

3.379/-0.0979

10.1/-0.0912

25.04/-0.0763

二甲基砒啶


1.2


吡啶


2.852/-0.0984

6.0117/-0.0953

四氢呋喃THF

6.3978/-0.0949

17.283/-0.084

40.214/-0.0611

二甲基亚砜



80℃1.8888/-0.099

二甲基酰胺DMF


0.35

1.253

乙酸


1.51/-0.0998

4.628/-0.0967

乙腈

3.074/-0.0982

9.032/-0.0923

22.54/-0.0788

噻吩

2.987/-0.0983

8.68/-0.0926

21.432/-0.0799

液环真空泵优点

1、系统无废水产生:可根据客户VOCs气体含量跟换工作液,代替传统的水工作液,不产生废水,同时可收集VOCs气体中的有机溶剂;

2、溶剂回收率高:采用不同工作液代替传统的水工作液,VOCs气体中的有机溶剂回收率高达95%以上。

3、前端治理VOCs气体排放量少:VOCs气体中的有机溶剂大部分被回收,该设备是VOCs气体前端治理提升效率的设备;

4、节能降耗:冷凝分离器温度与冷媒进口阀门联动,真空罐真空度与真空泵电机联动。

ZY系列有机溶剂回收真空系统性能参数

系统型号

真空泵型号

功率Kw

抽气量(m³/h

真空度波动范围MPa

极限真空度MPa

工作接口DN

ZY165-0.2C

2BVA6110

4

165

-0.09~0

-0.098

50

ZY165-0.2S

50

ZY230-0.2C

2BVA6111

5.5

230

50

ZY230-0.2S

50

ZY280-0.3C

2BVA6121

7.5

280

65

ZY280-0.3S

65

ZY400-0.4C

2BVA6131

11

400

65

ZY400-0.4S

65

ZY500-0.5C

2BVA6161

15

500

80

ZY500-0.5S

80
