螺旋板换热器(立式)

产品特点:

螺旋通道内无死角,杂质一旦在通道形成周转的液体就会将其冲走,故不易堵塞。
24小时免费咨询热线 16637325772

扫一扫咨询

双诚公司螺旋板换热器特点

  1、我司设计人员,可以根据贵公司提供的参数,帮助设计选型。

  2、所用材料选用太钢、宝钢等国内品牌,可以提供材质报告。

  3、支撑子的排列与固定采用特殊工艺,避免钢板局部受热,延迟使用寿命。

  4、经过优化设计而制造的换热器,内部无焊缝、从根本上解决了内漏问题。

换热器领域


螺旋板换热器基本参数

  材质:螺旋板式换热器材质可分为:碳素钢Q235,不锈钢S321、S304;其它材质可根据用户需要选定。

  允许工作温度:碳素钢 t=0~350℃,不锈钢 t=-40~500℃。

31c874d0386af9547e82ad635b40cf2

螺旋板换热器产品性能优点

  1、 使用范围广:化工、石油、机械、电力、轻工、纺织等部门均可选用。

  2、 两种传热介质可进行全逆向流动,适用于小温差传热,便于回收低温热源并可准确的控制出口温度。

  3、 总体阻力小,因而可以提高设计流速使之具备较高的传热能力。

  4、 密封性能好,结构可靠。

  5、 螺旋通道内无死角,杂质一旦在通道形成周转的液体就会将其冲走,故不易堵塞。

  6、 如果单台设备不能满足使用要求,可以多台组合使用。

换热器优势

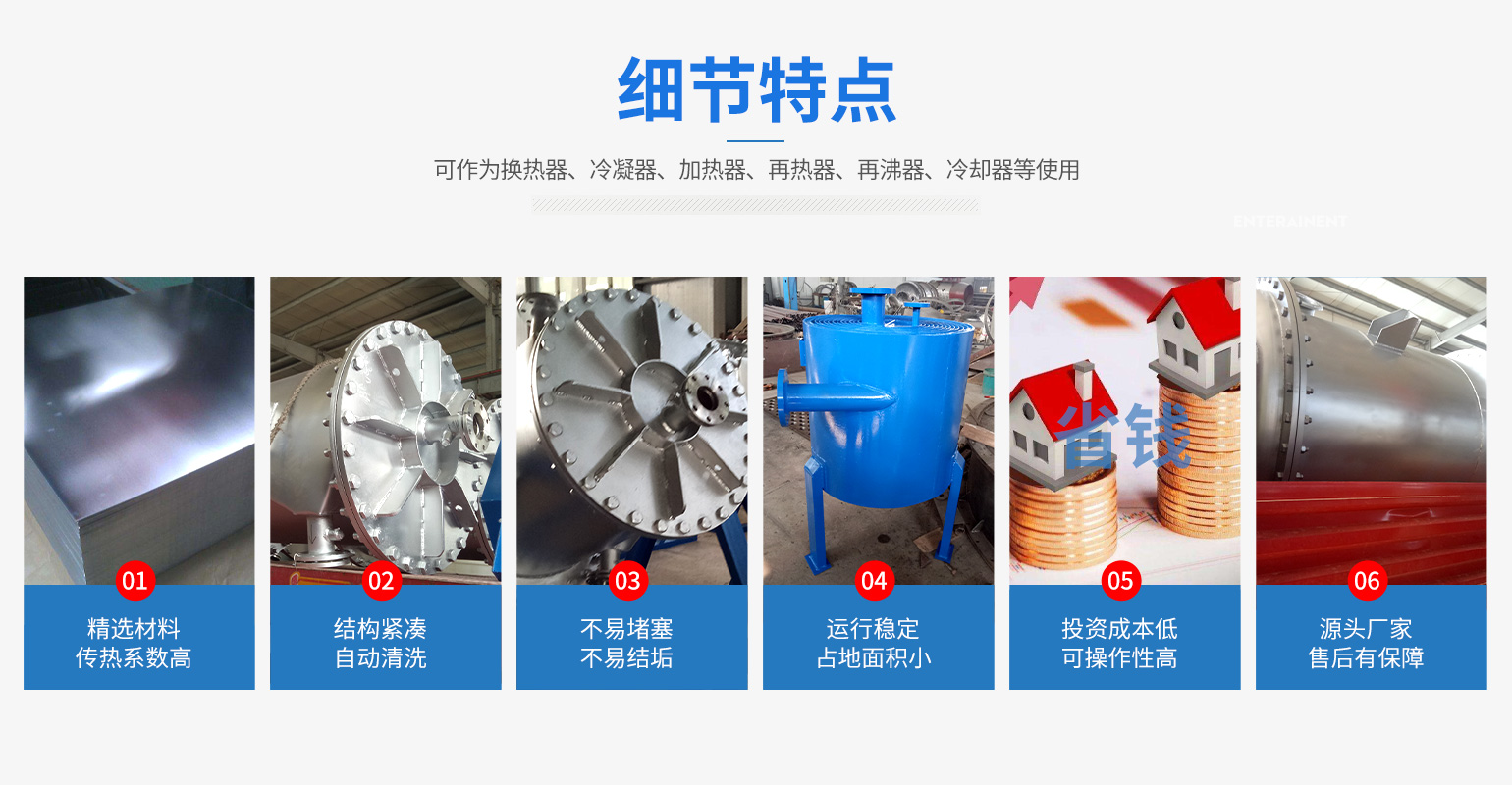

换热器细节

2

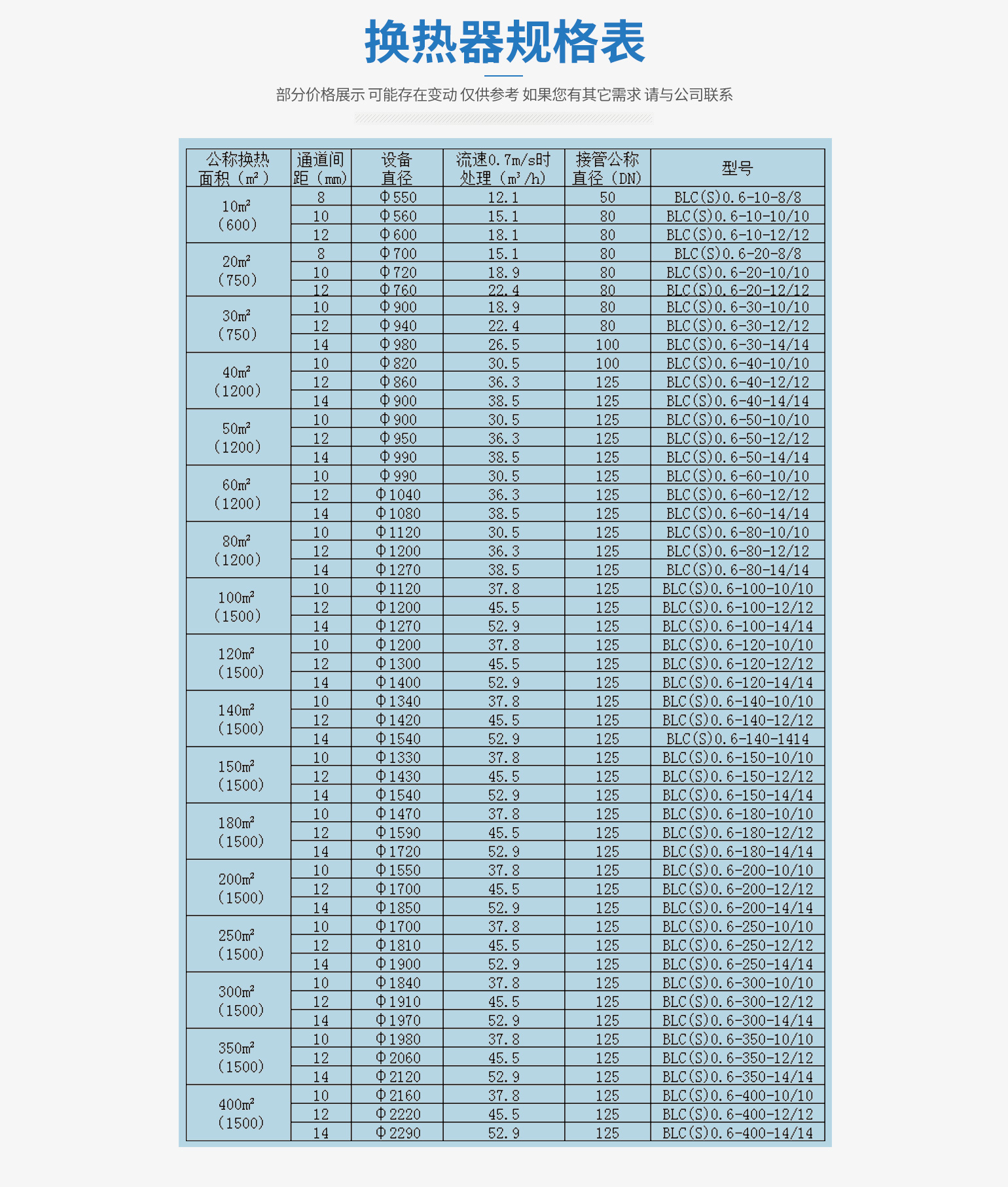

公称换热
     面积(m²)

通道间距(mm)

设备
     直径

流速0.7m/s时
     处理(m³/h)

接管公称
     直径(DN)

型   号

10m²
     (600)

8

φ550

12.1

50

BLC(S)0.6-10-8



10

φ560

15.1

80

BLC(S)0.6-10-10



12

φ600

18.1

80

BLC(S)0.6-10-12

15m²
     (600)

8

φ650

12.1

50

BLC(S)0.6-15-8



10

φ680

15.1

80

BLC(S)0.6-15-10



12

φ720

18.1

80

BLC(S)0.6-15-12

20m²
     (750)

8

φ700

15.1

80

BLC(S)0.6-20-8



10

φ720

18.9

80

BLC(S)0.6-20-10



12

φ760

22.4

80

BLC(S)0.6-20-12

25m²
     (750)

10

φ820

18.9

80

BLC(S)0.6-25-10



12

φ860

22.4

80

BLC(S)0.6-25-12



14

φ900

26.5

100

BLC(S)0.6-25-14

30m²
     (750)

10

φ900

18.9

80

BLC(S)0.6-30-10



12

φ940

22.4

80

BLC(S)0.6-30-12



14

φ980

26.5

100

BLC(S)0.6-30-14

35m²
     (750)

10

φ960

18.9

80

BLC(S)0.6-35-10



12

φ1020

22.4

80

BLC(S)0.6-35-12



14

φ1060

26.5

100

BLC(S)0.6-35-14

40m²
     (1200)

10

φ820

30.5

100

BLC(S)0.6-40-10



12

φ860

36.3

125

BLC(S)0.6-40-12



14

φ900

38.5

125

BLC(S)0.6-40-14

50m²
     (1200)

10

φ900

30.5

125

BLC(S)0.6-50-10



12

φ950

36.3

125

BLC(S)0.6-50-12



14

φ990

38.5

125

BLC(S)0.6-50-14

60m²
     (1200)

10

φ990

30.5

125

BLC(S)0.6-60-10



12

φ1040

36.3

125

BLC(S)0.6-60-12



14

φ1080

38.5

125

BLC(S)0.6-60-14

80m²
     (1200)

10

φ1120

30.5

125

BLC(S)0.6-80-10



12

φ1200

36.3

125

BLC(S)0.6-80-12



14

φ1270

38.5

125

BLC(S)0.6-80-14

100m²
     (1500)

10

φ1120

37.8

125

BLC(S)0.6-100-10



12

φ1200

45.5

125

BLC(S)0.6-100-12



14

φ1270

52.9

125

BLC(S)0.6-100-14

120m²
     (1500)

10

φ1200

37.8

125

BLC(S)0.6-120-10



12

φ1300

45.5

125

BLC(S)0.6-120-12



14

φ1400

52.9

125

BLC(S)0.6-120-14

130m²
     (1500)

10

φ1250

37.8

125

BLC(S)0.6-130-10



12

φ1340

45.5

125

BLC(S)0.6-130-12



14

φ1440

52.9

125

BLC(S)0.6-130-14

140m²
     (1500)

10

φ1340

37.8

125

BLC(S)0.6-140-10



12

φ1420

45.5

125

BLC(S)0.6-140-12



14

φ1540

52.9

125

BLC(S)0.6-140-14

150m²
     (1500)

10

φ1330

37.8

125

BLC(S)0.6-150-10



12

φ1430

45.5

125

BLC(S)0.6-150-12



14

φ1540

52.9

125

BLC(S)0.6-150-14

180m²
     (1500)

10

φ1470

37.8

125

BLC(S)0.6-180-10



12

φ1590

45.5

125

BLC(S)0.6-180-12



14

φ1720

52.9

125

BLC(S)0.6-180-14

200m²
     (1500)

10

φ1550

37.8

125

BLC(S)0.6-200-10



12

φ1700

45.5

125

BLC(S)0.6-200-12



14

φ1850

52.9

125

BLC(S)0.6-200-14



  螺旋板换热器质量优劣,主要决定于设计选型、使用的材料、支撑子的排列与固定、生产制造工艺等因素。所用这些要素,双诚公司都为用户认真考虑和控制。
