MBR平板膜组件特点

•高通量、低膜压差、高稳定性，继承了平板膜的所有优点；

•膜片间距不变，组件堆积密度提升50%；

•设计结构方便快装叠加组件、增加膜面积和处理量；

•叠加高度无限制，曝气量、能耗大大减少；

•每个组件重量不超过35公斤，人工即可安装，不需要吊装机械；

•膜和基网整体面积热熔，超高强度，允许反洗；

•MBR平板膜产品不含任何粘结剂，水下使用寿命有保障；

•高性价比、高质量、较低的损坏率；

•检修维护十分简单，可单片膜切断、更换；

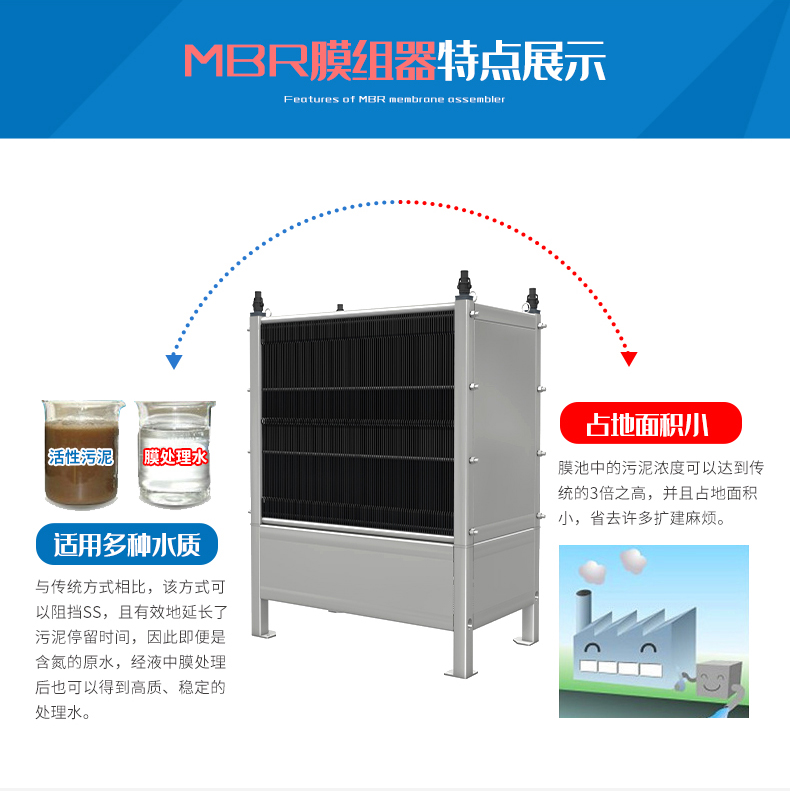

双诚环保公司生产的浸没式MBR平板膜组件系列，具有结构紧凑、外型美观、占地面积小、运行稳定可靠、自动化程度高、维护操作方便等优点。

 MBR平板膜应用领域

目前MBR平板膜已应用推广于以下领域：

（1）市政污水处理厂；

（2）市政污水处理厂的升级改造；

（3）高浓度有机废水处理；

（4）医院污水处理；

（5）畜禽养殖屠宰行业；

（6）生态脆弱地区水环境改造；

（7）新农村建设污水处理；

（8）风景区污水处理；

（9）高速服务区污水处理等。

 MBR平板膜产品介绍

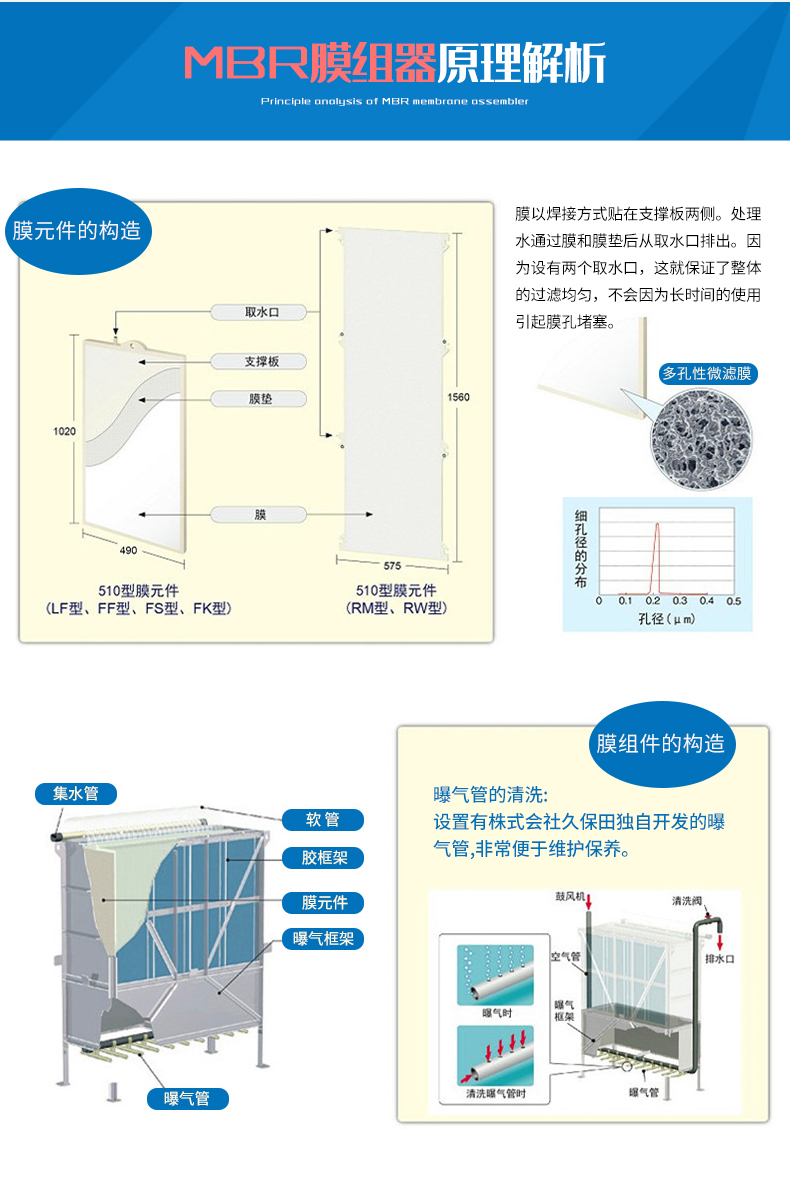

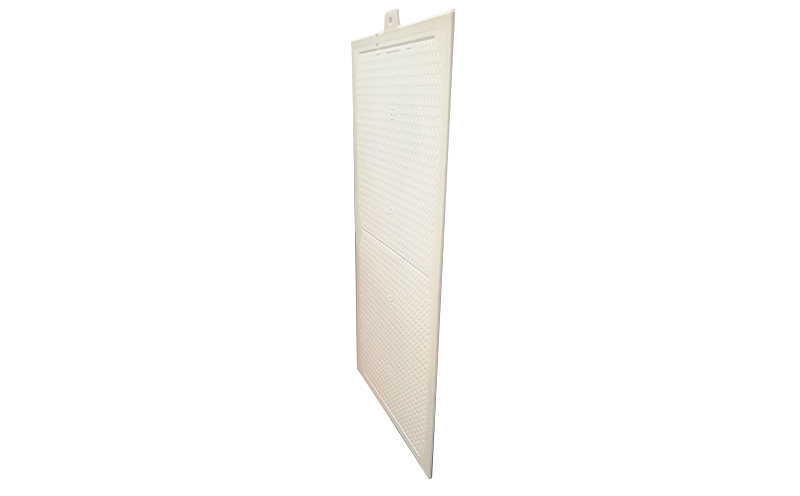

膜元件

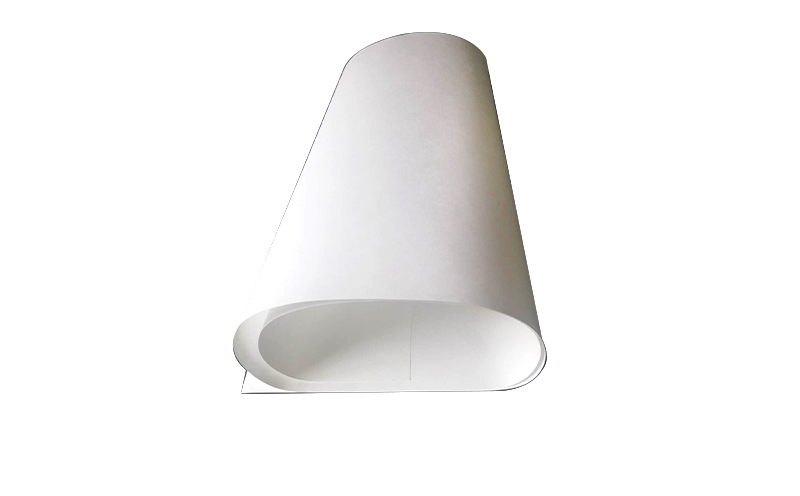

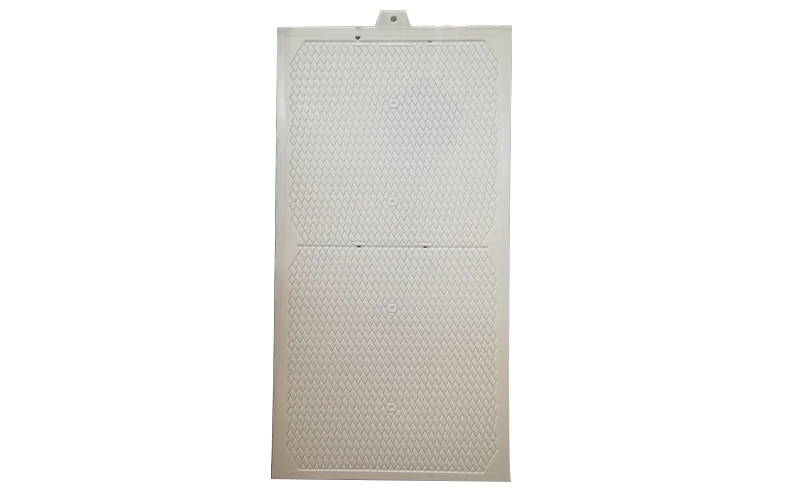

MBR平板膜元件由ABS滤水板、聚丙烯导流布、C-PVC日本湯浅进口膜片构成；在MBR膜池中，处理后的水在负压抽吸的作用下，经过平板膜两侧的膜片过滤后顺着滤水板的水道从出水口被抽出，进入集水管中流向出水管道，活性污泥被留在MBR膜池中。

MBR平板膜元件主要参数

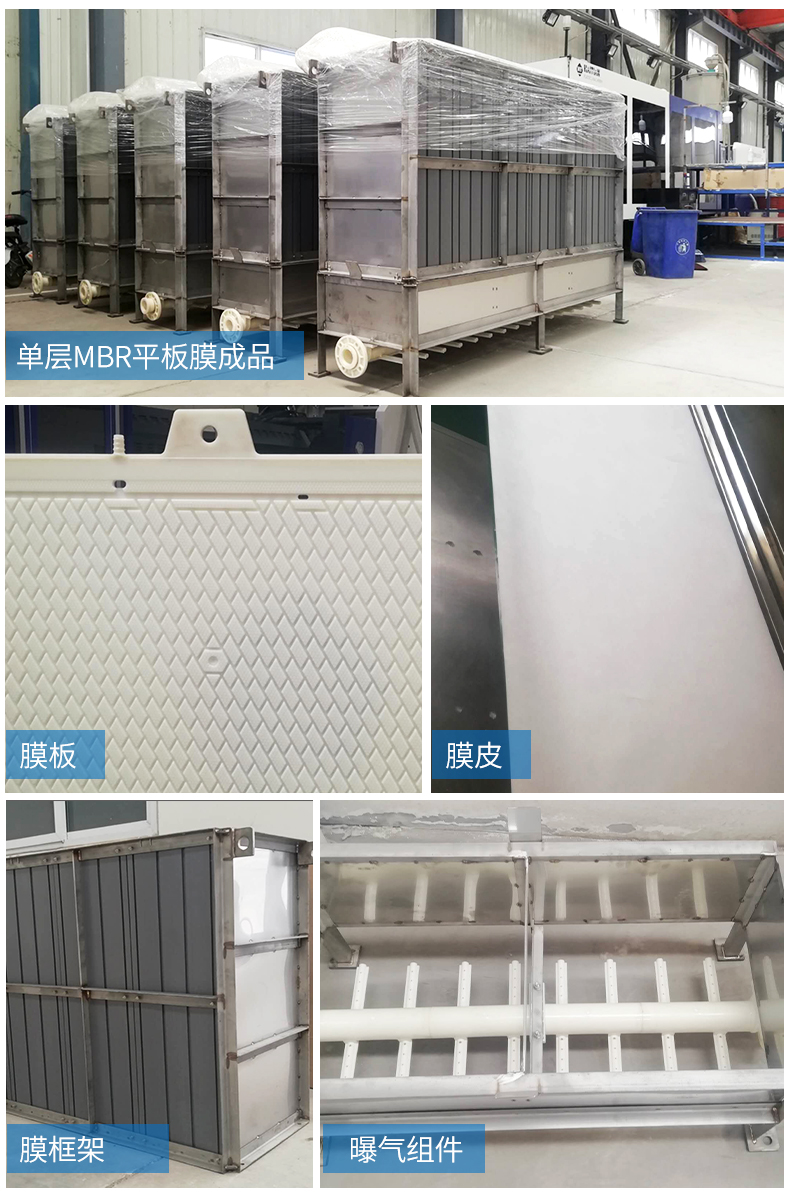

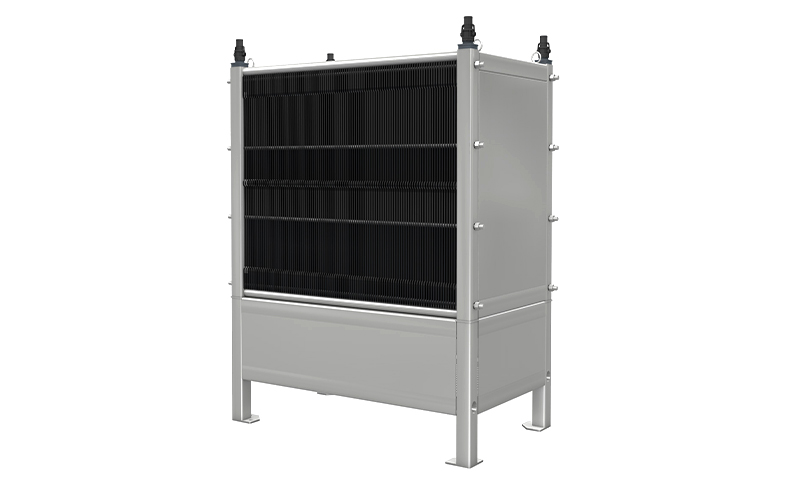

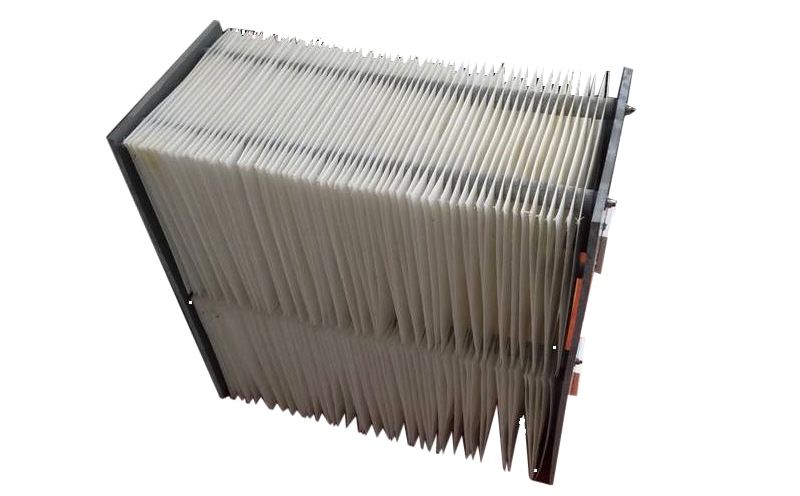

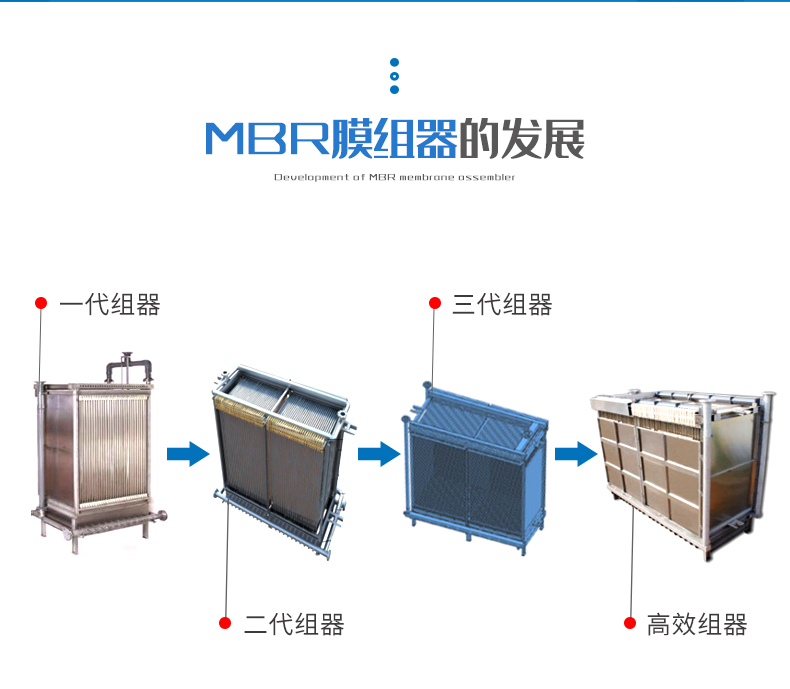

浸没式膜组件

浸没式膜组件由膜箱和曝气箱构成，根据平板膜张数的不同，膜箱可分为单层和双层，曝气箱也可分为单层和双层；膜箱内的隔板将平板膜间隔均匀地固定在膜箱内，上面再用橡胶压条和不锈钢压板将平板膜压实，防止其漂浮。

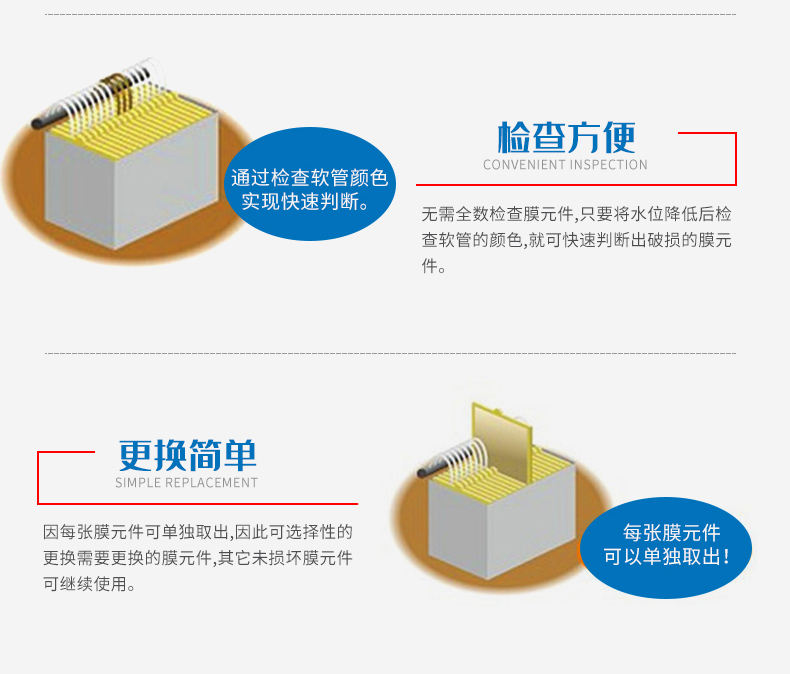

每张平板膜都可以单独插入和抽出，便于日后的维修。平板膜通过聚醚型聚氨酯软管将出水口与集水管相连，将处理过的水排出。下层曝气箱下部安装ABS曝气管，并均匀分布，两端与空气管道相连。

浸没式膜组件可根据用户需要，组装成20～400片平板膜的不同规格型号。

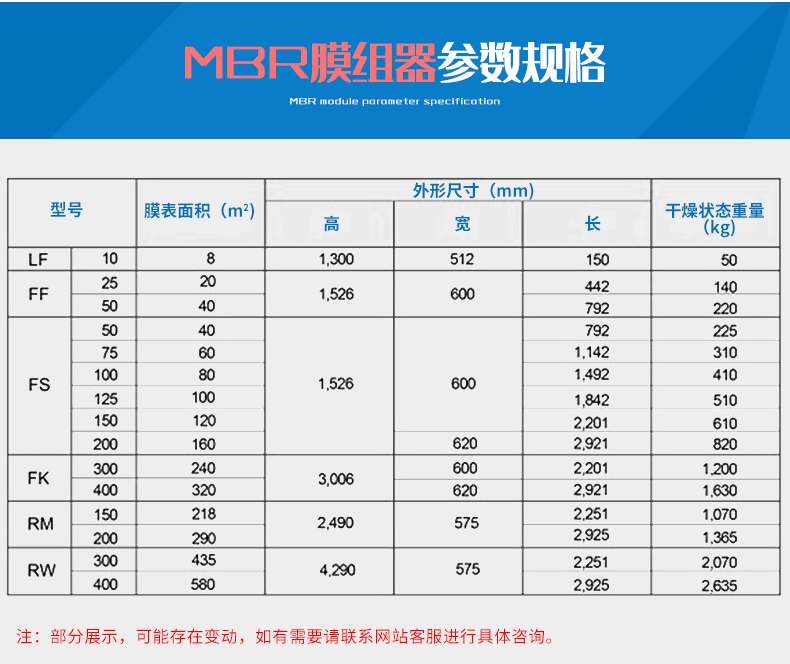

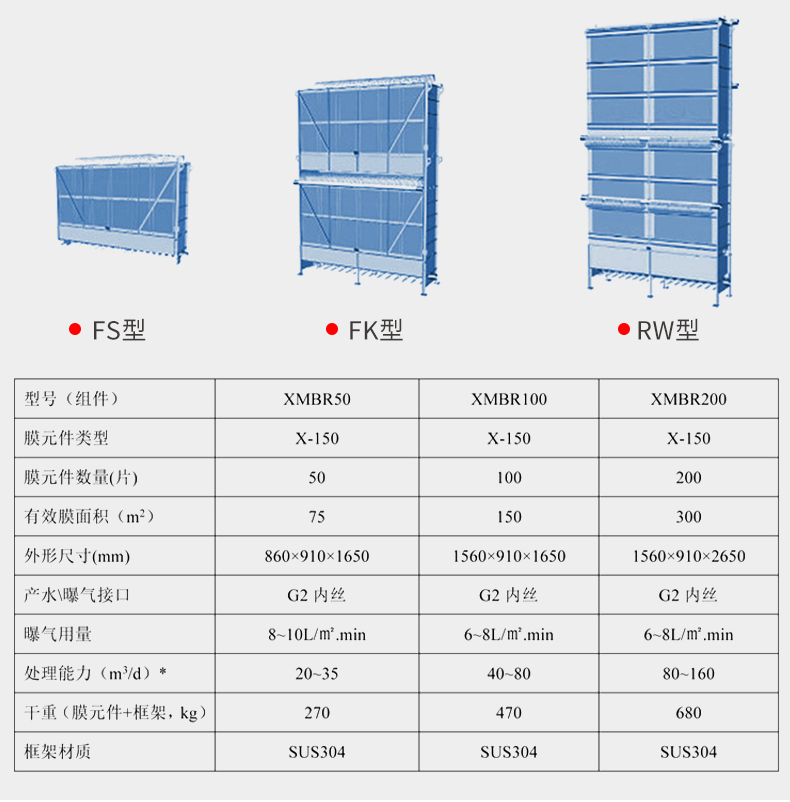

两种常用浸没式膜组件的主要参数

 MBR平板膜的优势

1、出水水质好,出水可直接回用

  由于平板膜对生化反应器的混合液具有有效的分离作用，可彻底将污泥与出水进行分离，故可使出水的SS及浊度接近于零；同时由于活性污泥没损失,使得生化反应器中的活性污泥浓度可比传统工艺高出2～6倍左右,大大提升了脱氮能力。

2、系统运行稳定 流程简单、占地面积小

  由于MBR技术的活性污泥浓度高,因此装置的容积负荷大;对进水波动的抗冲击性能好,运行稳定。此工艺除了可大大缩小生化反应器—曝气池的体积,使设备和构筑物小型化以外,甚至可以省去初沉池,也不需要二沉池,就使得系统占地面积减少。

3、操作管理方便 易于实现自动控制

  由于膜分离可使活性污泥完全截留在生物反应器中，使得生物反应器中的水力停留时间(HRT)和污泥停留时间(SRT)，是完全分开的故可灵活、稳定地加以控制;同时,非常易于实现自动控制,提升了污水处理的自动化水平。

4、污泥龄长，剩余污泥量少

  当污泥浓度高,而进水负荷低的情况下,系统中营养与微生物比率(F/M)低,污泥龄变长。当F/M维持某个低值时,活性污泥的增长接近为0,这就降低了对剩余污泥的处理费用。

5、与中空纤维膜对比 ,平板膜具有较强优势

与中空纤维膜对比，平板膜具有单位膜通量更高、跨膜压差更小、膜易清洗且清洗周期长等特点

MBR平板膜不适宜于含较多杂物、粗颗粒悬浮物、油脂含量高以及铁、镁、钙、硅等含量较高的污水的处理，这些类的污水在进入MBR膜池前需要做相应的预处理。

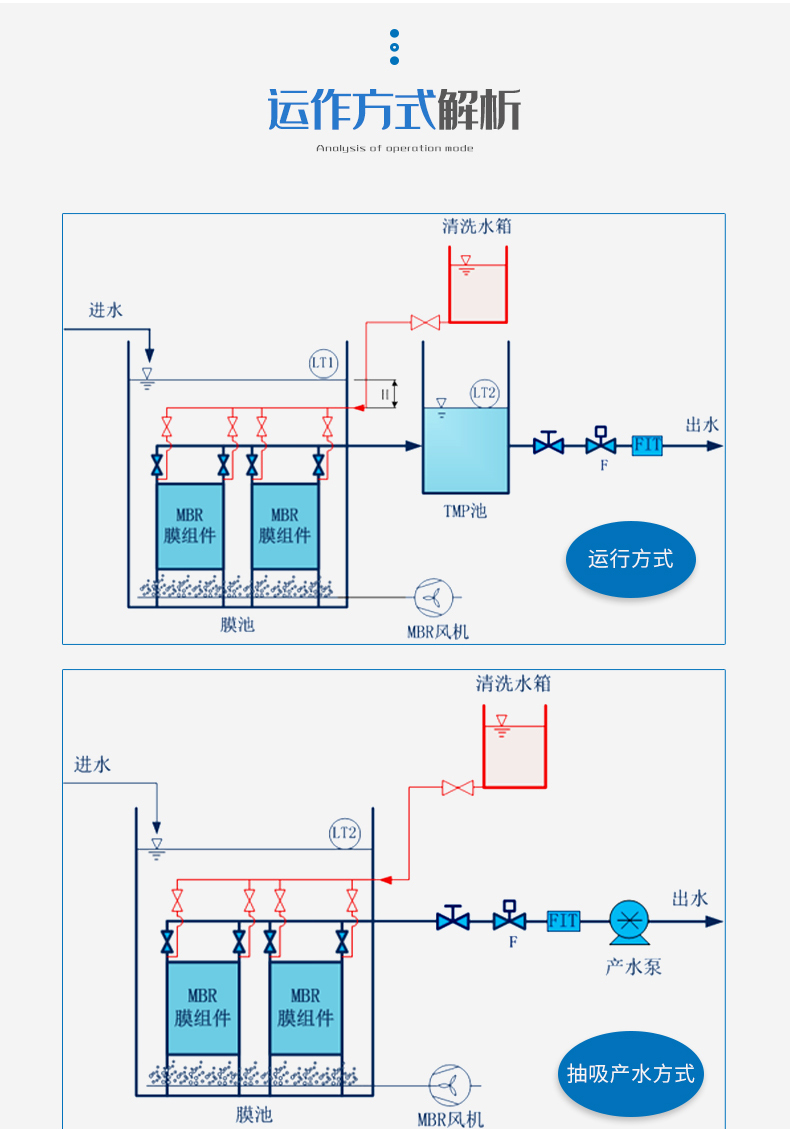

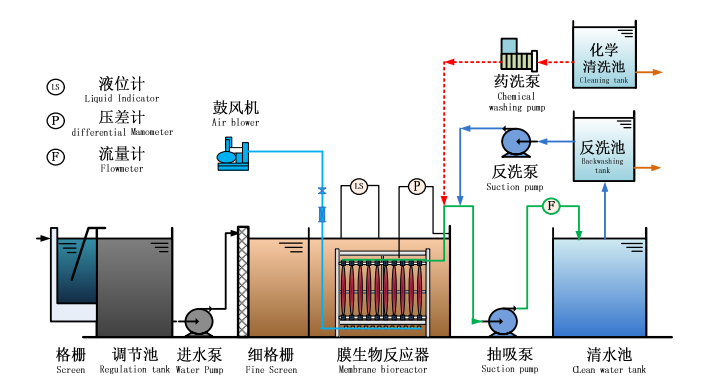

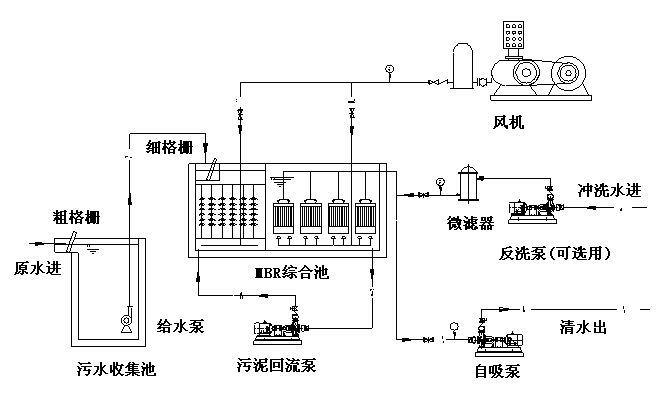

 一体式MBR流程图

MBR的核心是膜组件。根据使用条件不同，膜组件有内置式（浸没式）和外置式两种。内置式是把膜组件直接浸没在生化反应池中，依靠负压作用从膜组件中直接抽取净水。由于内置式压力较低所以需要的膜面积较大；外置式是把经预处理的水通过泵输送至膜组件过滤，一般压力较大，因此所需消耗也较大，但所需膜面积较少。

一、MBR膜反应器的对比

平板膜与中空纤维膜的比较表
