螺旋板换热器的密封形式有哪些?

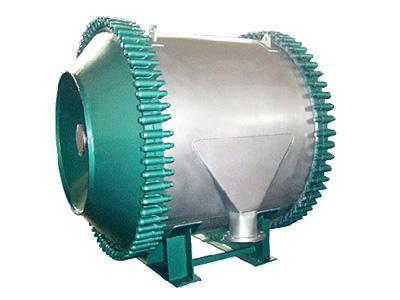

　　螺旋板式换热器工作温度由选用的材料而定，材料大多用碳钢、不锈钢、铝、铜和钛。为了提高螺旋板的承压能力，在板与板之间用定距柱支撑。筒体上的流体进出口有法向接管和切向接管两种。中国普遍使用切向接管,它的流体阻力小,杂质容易被不锈钢反应锅冲出。使用回转支座比较方便，可使换热器立放或卧放。换热的A、B流体分别流过螺旋板的两侧，其中的一种流体沿螺旋通道由外向内，至中心出口流出。螺旋板式换热器而另一种流体则固定管板式换热器沿螺旋通道由中心 进口，由内向外流出。两种流体呈纯逆流方式流动。

　　螺旋板式换热器的密封有两种形式，即焊接密封和垫片端盖密封。

　　（1）焊接密封焊接密封的结构形式有三种，

　　①将需要密封的通道用方钢垫进钢板中，卷制后进行焊接；

　　②将需要密封通道用圆钢垫进钢板中卷好后进行焊接；

　　③将螺旋板在专用机床轧制斜边成形，在卷制过程中。卷制半径越小，翻边回弹量就越大，卷制成形螺旋板进行通道翻边校正、整形后进行焊接口。

　　（2）垫片端盖密封

　　螺旋板卷制、焊接好以后装配窄边法兰，将螺旋通道两端进行机械加工，然后用倒锥端盖及垫片将通道封住，垫片材料选择根据介质特性和温度；倒锥端盖与螺旋体连接采用上卡、下卡及螺母。为了提高螺旋板式换热器的密封性能，防止各圈螺旋通道内介质发生短路使传热效率受到一定的影响，螺旋体必须完整，如发现螺旋体缺陷及焊接缺陷，必须进行修补，保证机械加工车出。

　　对于换热的两种介质，如果都是液体，在螺旋板式换热器的流道内要按逆流方式流动。所谓逆流是指进行换热的两相邻流道内的两种液体，沿螺旋流道彼此相反的方向流动，这样能使两种流体介质之间始终保持一定温差，从而达到传热效果。对于换热的两种介质，一种是液体，另一种是气体，则它们在螺旋板式换热器内要按错流方式流动，即液体在换热器内沿螺旋方向流动，而气体沿换热器的轴向直接通过，这主要是考虑到气体的特点，气体一般要求流量大，阻力小，或有的是用于蒸汽冷凝，因此一般不让气体沿螺旋方向流动。
