螺旋板换热器的结构组成是什么样的?

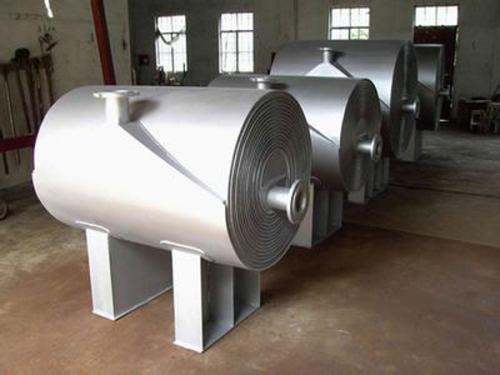

　　一般认为螺旋板式换热器的传热效率为列管式换热器的1-3倍。等截面单通道不存在流动死区，定距柱及螺旋通道对流动的扰动降低了流体的临界雷诺数，水水换热时螺旋板式换热器的传热系数最大可达3000W/（㎡.K）。螺旋板式换热器由两张卷制而成，进行余热回收，充分利用低温热能。

　　可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。

　　1、密封结构

　　螺旋板式换热器的密封有两种形式，即焊接密封和垫片端盖密封。

　　（1）焊接密封焊接密封的结构形式有三种，

　　①将需要密封的通道用方钢垫进钢板中，卷制后进行焊接；

　　②将需要密封通道用圆钢垫进钢板中卷好后进行焊接；

　　③将螺旋板在专用机床轧制斜边成形，在卷制过程中。卷制半径越小，翻边回弹量就越大，卷制成形螺旋板进行通道翻边校正、整形后进行焊接口。

　　（2）垫片端盖密封

　　螺旋板卷制、焊接好以后装配窄边法兰，将螺旋通道两端进行机械加工，然后用倒锥端盖及垫片将通道封住，垫片材料选择根据介质特性和温度；倒锥端盖与螺旋体连接采用上卡、下卡及螺母。为了提高螺旋板式换热器的密封性能，防止各圈螺旋通道内介质发生短路使传热效率受到一定的影响，螺旋体必须完整，如发现螺旋体缺陷及焊接缺陷，必须进行修补，保证机械加工车出。

　　2、螺旋板式换热器外壳

　　螺旋板式换热器的外壳是承受内压或外压的连接结构，为提高外壳的承压能力，螺旋板式换热器外壳用两个半圆筒体组合焊接而成。这种组合焊接的关键零件是连接板。

　　连接板与螺旋板及外壳连接是将连接板安放在螺旋体上，两边进行焊接，再将两个半圆形的外壳与连接板焊接，焊接结构采用有衬板的对接焊缝，以使得对接焊缝保证焊接质量。

　　3、螺旋板的刚度

　　螺旋体是一个弹性体，对这样的弹性构件，当其受压时容易被压瘪，使设备不能正常操作。一种办法是增加螺旋体板厚，这是不经济的；另一种办法是增加定距柱数量。缩小定距柱间的距离。以此来提高螺旋板的刚度和承压能力。

　　目前采用定距柱焊接的方法有两种。一种是采用手工焊，将定距柱焊接十螺旋体上；另一种方法是定距柱采用接触焊技术(螺柱焊)，其接触焊定距柱。
