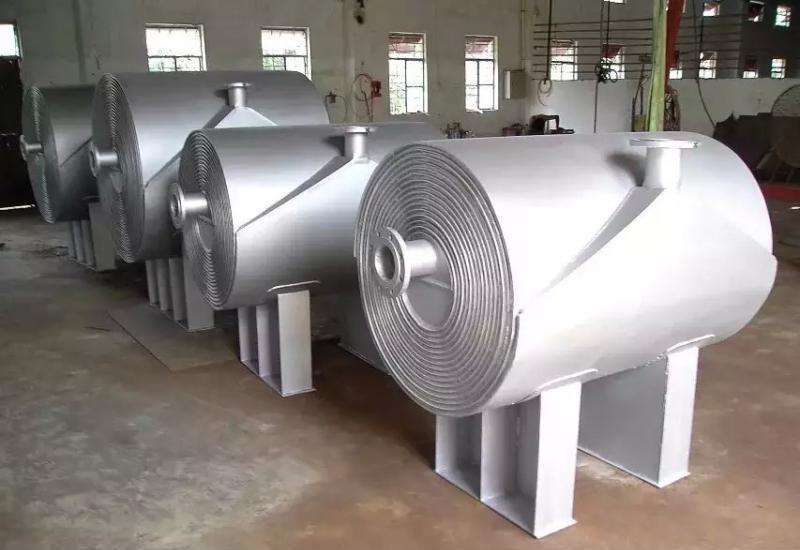

螺旋板换热器密封结构介绍

发布时间:2022-01-10 16:11:36

螺旋板换热器密封结构介绍

  1、垫片密封:

  采用平板盖,垫片面积比较大,为了较好的密封,就需要较大的压紧力,由于平板盖受力差,故一般适用低压情祝下。平板盖是主要的密封件,受压后要求不能有太大的挠度,否则会产生泄漏,造成流体短路,影响传热效果。

  密封板的作用是不让各圈螺旋通道内介质发生短路。在密封板与螺旋通道端面之间安放垫片,使垫片安放上去后能紧贴住通道的端面。密封板的外边缘由法兰压紧由于密封板是受压元件,不需过大的紧固力,在设计时要考虑使密封板的板面比筒体法兰密封面低0.2mm,以免法兰垫片压在密封板上的力影响螺栓的强度。


  2、焊接密封结构:

  将需要密封的通道用方钢条垫进钢板中,卷制后进行焊接。由于面钢条的摩擦力比方钢小故采用圆钢作密封条后,卷床消耗的功率比用方钢作密封条消耗的功率小,而且圆钢条与逋道两侧板是线接触,放圆钢条与螺旋板容易焊接密封。所以在螺旋板式换热器的焊接密封结构中,普遍采用圆钢条进通道两端焊接的结构。
