列管式换热器结构及作用

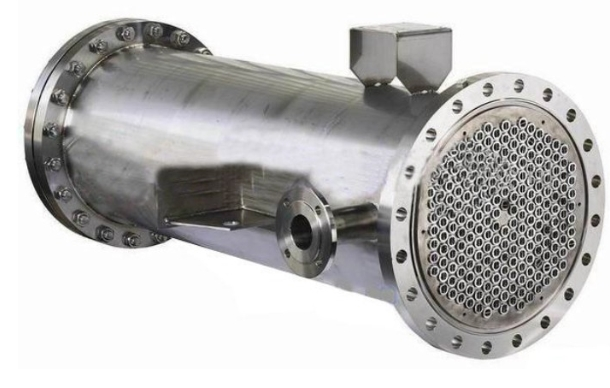

列管式换热器主要由壳体、管束、管箱等部件组成, 合成气走管程,冷却水走壳程。在壳体的上下部装有带盲法兰的排气及排水管, 在水压试验和停机时做放水之用,用户安装时可根据现场情况将盲法兰去掉安装阀门或带阀门的管路。
填料函式换热器,主要由壳体、管束、左、右管箱等部件组成;列管式换热器在壳体装有带盲法兰的排气及排水管,用户安装时可根据现场情况将盲法兰去掉安装阀门或带阀门的管路。
在冷却器底部有两个鞍式支座,在一个鞍式支座下面设有长圆孔, 在底部冷却器带长圆孔的鞍式支座下面配有滑动板,以防止由于换热引起的膨胀变形,安装滑动板时一定注意,滑动板上的地脚螺栓配。
有两套螺母,两螺母在装配时上下螺母之间一定要拧紧,下面的螺母与滑动板之间要留有1~3mm的间隙以利于设备受热膨胀时鞍式支座在滑动板上能不受外力的约束自由的滑动。
