螺旋板换热器结构重点

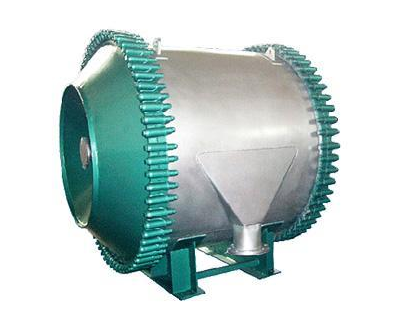

螺旋板换热器是由金属板卷制成两个螺旋形通道,并在冷热流体之间进行换热的一种换热器。
螺旋板换热器优点是为结构紧凑、体积小,以及传热效率高。
螺旋板换热器主要是在石油、化工、医药、机械、电力、环保等这些需要进行热量转换的行业中。
螺旋板换热器的具体种类
螺旋板换热器其一般是分为可拆式和不可拆式这两种。
其中,不可拆式的结构比较简单,是将螺旋通道两端全部焊死,这样即为不可拆卸了。
可拆式螺旋板换热器,其在结构上与不可拆式的区别,主要是在于其螺旋通道两端是为密封结构,而不是焊死的;至于其它部分,则是完全一样的。其在密封上,一般是用平板盖和垫片进行密封。此外,为了提高螺旋板的承压能力,还会在板之间用定距柱支撑。
螺旋板换热器的结构性能
1、其的两个螺旋通道,是由两张金属板分别卷制的,所以,传热介质可以在其中进行全逆流流动,来大大增强换热效果;即便,介质的温差小,也不会影响到换热效果。
2、换热器壳体上的接管,一般是采用切向结构,因为这样的话,可以有较小的局部阻力,并同时,可以来适当提高流速,来增强换热器的传热能力。
3、如果,使用一台螺旋板换热器不能满足使用要求,那么是可以多台同时使用的,其在组合形式上,可以是为串联或并联组合,不过需要注意的是,其设备和通道间距,必须要保持一致;此外,还可以是混合组合,即为一个通道并联,一个通道串联。
