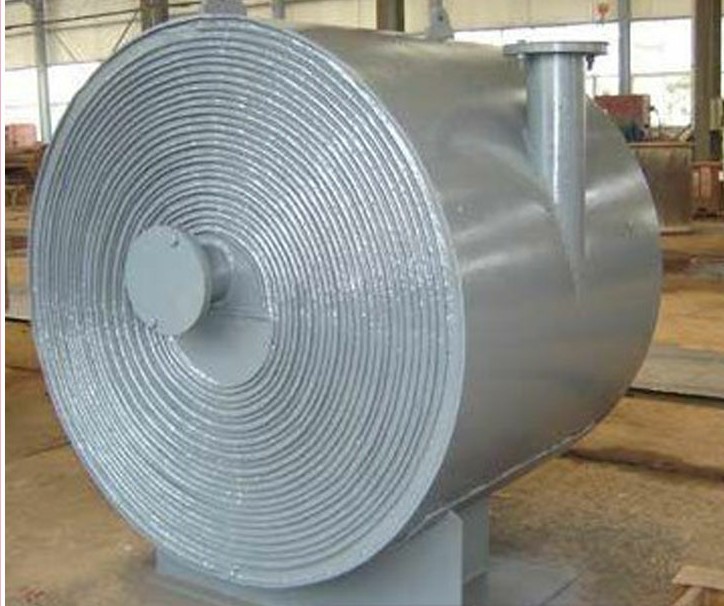

螺旋板式换热器需要注意哪些方面
螺旋板:
螺旋板式换热器的板面的情况如硬折波纹、镰刀弯,再有下料的板边质量对对螺旋体的卷制有比较大影响。拼板的对接焊缝应开展射线或超声波检测。且要选用全焊透结构,对接焊缝的余高应及时性磨平,不要让板面翘曲及运用中的应力腐蚀。
定距柱:
定距柱一端应有1~2X45*的倒角很重要。这是因为定距柱数量有很多且螺旋板式换热器板面不整齐,定距柱与螺旋板点焊时在所难免有极少数定距柱产生歪斜,其周边若并没有倒角,非常容易割伤螺旋板。
定距柱高度偏差应当为正偏差0~0.3mm,这是因为要是定距柱加工有负偏差存在,螺旋体卷制成形时,定距柱与螺旋体相互之间不可以切实贴合,再有成排的定距柱没有支撑螺旋板,削弱了定距柱加强螺旋体强度和刚度的作用。
考虑到螺旋板较薄,定距柱与螺旋板点焊时应特别注意控制焊接质量,让螺旋体卷制时不脱落,要特别注意引弧和收弧时不可以导致板面咬肉现象产生,且定距柱点焊完毕后要仔细检查情况,及时性补救,避免导致螺旋板式换热器泄漏的情况。
