螺旋换热器结构及作用

发布时间:2021-07-31 10:27:18

螺旋换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。

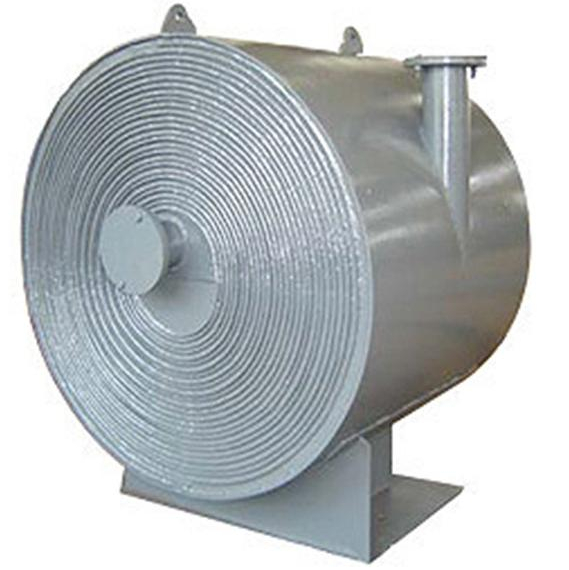

螺旋换热器结构及作用

弯曲的螺旋通道和定距柱,有利于增强流体的湍流状态通道内流体阻力小,可提高设计流速,有助于提高传热系数。

对于水-水换热,传热系数可达1.8~3.5千瓦每平方米每摄氏度。单通道内的流体通过通道内杂质沉积处时,流速会相对提高,容易把杂质冲掉。

不可拆式结构的密封性能好,适用于剧毒、易燃、易爆或贵重流体的换热;相邻通道内的流体呈纯逆流方式流动,可得到最大的对数平均温差,有利于小温差传热,适用于回收低温位热能。

结构较紧凑单位设备体积内的传热面积可达150米。由于螺旋通道本身的弹性自由膨胀,温差应力小。

相同换热面积下,螺旋折流板换热器的体积比传统弓形折流板换热器小1/3,所需原材料费用降低。

能否选用螺旋板换热器的关键是堵塞问题,尽管它有自清洗作用,但由于设计或操作不当也会发生堵塞,这时即使用可拆式结构也难于用机械方法清洗。

螺旋换热器采用水、气或蒸汽吹洗,操作方便效果更好;螺旋换热器最大的缺点是检修困难,如发生内圈螺旋板破裂,便会使整台设备报废。
