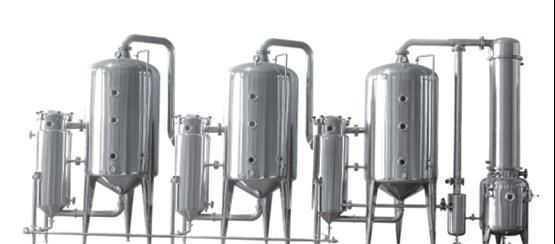

三效蒸发器主要由相互串联的三组蒸发器、冷凝器、盐分离器和辅助设备等组成(如图所示)。三组蒸发器以串联的形式运行，组成三效蒸发器；整套蒸发系统采用连续进料、连续出料的生产方式。

高含盐废水首先进入一效强制循环结晶蒸发器,结晶蒸发器配有循环泵,将废水打入蒸发换热室，在蒸发换热室内，外接蒸气液化产生汽化潜热,对废水进行加热。

由于蒸发换热室内压力较大,废水在蒸发换热室中在高于正常液体沸点压力下加热至过热。加热后的液体进入结晶蒸发室后,废水的压力迅速下降导致部分废水闪蒸,或迅速沸腾。

废水蒸发后的蒸气进入二效强制循环蒸发器作为动力蒸气对二效蒸发器进行加热,未蒸发废水和盐分暂存在结晶蒸发室。

一效、二效、三效强制循环蒸发器之间通过平衡管相通，在负压的作用下，高含盐废水由一效向二效、三效依次流动，废水不断地被蒸发,废水中盐的浓度越来越高,当废水中的盐分超过饱和状态时，水中盐分就会不断地析出，进入蒸发结晶室的下部的集盐室。

吸盐泵不断将含盐的废水送至旋涡盐分离器，在旋涡盐分离器内，固态的盐被分离进入储盐池，分离后的废水进入二效强制循环蒸发器加热，整个过程周而复始，实现水与盐的最终分离。
