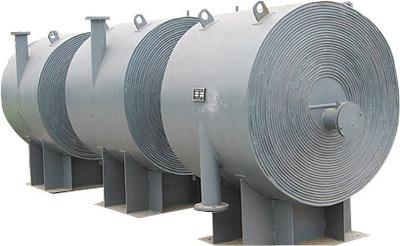

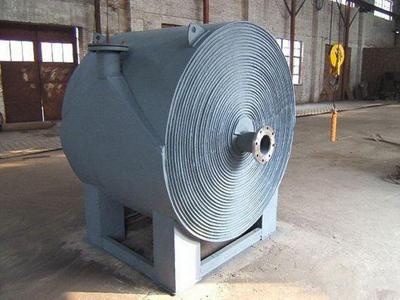

螺旋板换热器产品结构

螺旋螺纹管式换热器由芯体和壳体两部分组成，芯体主要由换热管组成，壳体由筒体和封头等组成，上下封头各设两个开口，同一封头上的开口中心呈90°角，使换热器全部参与换热，无死区。

螺旋板换热器产品优点

1、螺旋螺纹管换热器热效率高，更加节省能量（蒸汽）

内部独特的反向缠绕、螺旋上升的盘管结构，以逆流方式换热，使蒸汽在换热管束中得以充分冷凝，无须经过二次换热，故可以节省大量蒸汽；

2、螺旋螺纹管换热器为全不锈钢焊接，耐高温高压

由于螺旋螺纹管换热器的换热管束和壳体全部采用不锈钢材质，具有统一的膨胀系数，其最高承压1.6MPa，最高耐温400℃，不会由于压力和温度不稳定而引起换热器的变形；无需减温减压装置。

3、螺旋螺纹管换热器结构紧凑，安装方便，占地面积小

螺旋螺纹管换热器体积小，节省基建投资；重量轻，便于安装，设备可直接与管道相连，降低了安装费用。

4、螺旋螺纹管换热器使用寿命长

螺旋螺纹管换热器利用欧文（OWEN）湍流抖振频率准则原理，采用换热管束最小间隙设计，有效消除了湍流抖振现象，延长了换热器的使用寿命。

5、螺旋螺纹管换热器结垢倾向低，维护费用低

螺旋螺纹管换热器独特的内部结构、独特的表面处理工艺以及两侧介质的逆流换热，在提高综合传热系数的同时保证了换热器具有自洁功能，结垢倾向低。可采用化学除垢的方法清洗换热器即可，省时、省力、费用低、效果好。

6、螺旋螺纹管换热器节能环保

螺旋螺纹管换热器热媒走管程，冷媒走壳程，换热器壳体无需保温

螺旋板换热器技术优势

国内换热设备行业技术更新速度较慢，产品换代周期较长，各厂家在技术研发方面普遍投入较低，各厂家在产品上大多是相互模仿，造成产品同质化现象比较突出。

螺旋螺纹管式换热器最大特点来自于它超高的换热系数，一般可为传统管壳式换热器的2-3倍，同时具备较好的节能效果，与传统管壳式换热器相比，可节能10%以上。

螺旋螺纹管式换热器的外面也一改传统换热器的粗放形象，外壳从筒体到法兰，全部选用不锈钢材料，换热器外表面做镜面抛光处理，美观性大大提高。

螺旋螺纹管式换热器的优势还来自于它体积和重量仅为传统管壳式换热器的几分之一，安装过程不再需要复杂的起重工具和设备，人工即可完成。

该换热器由于管程阻力较大不适合汽源压力较低及水/水换热工况。
