低温储罐有哪些储存方式?-双诚

　　LNG低温常压储罐的操作压力为15KPa， 操作温度为-162°C， 为平底双壁圆柱形。其罐体由内外两层构成，两层间为绝热结构，为保冷层。内罐用于储存液化天然气，而外壳则起保护、保冷作用。为了减少外部热量向罐内的传入，所设计的内外罐是各自分离并独立的。罐项是自立式拱顶，内罐罐项必须有足够的强度及稳定性以承受由保冷材料等引起的外部压力和由内部气体产生的内部压力。

　　储罐采用珠光砂为保冷材料，并充入干燥的氮气，保证夹层微正压，绝热材料与大气隔离，避免了大气压力或温度变化的影响以及湿空气进入内、外罐间保冷层，增加了保冷材料的使用寿命，有效保证和提高了保冷材料的使用效果。在设计和制造绝热结构时，必须注意采用防潮措施。

　　低温储罐目前，国内外常用的LNG低温储罐有常压储存、子母罐带压储存及真空罐带压储存三种方式。采用哪种储存方式，主要取决于储存量的大小。

　　① 真空罐

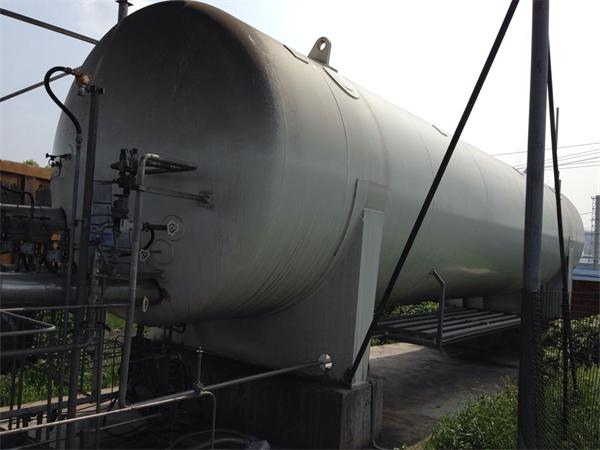

　　真空罐为双层金属罐，内罐为耐低温的不锈钢压力容器，外罐采用碳钢材料，夹层填充绝热材料，并抽真空。真空罐是在工厂制造试压完毕后整体运输到现场。

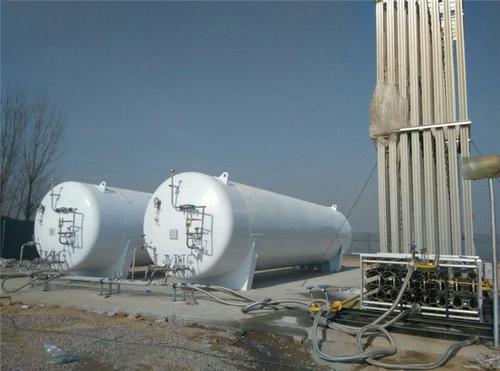

　　LNG总储存量在1000m?以下，一般采用多台真空罐集中储存，目前国内使用的真空罐单罐容积最大为150m?。真空罐工艺流程比较简单，一般采用增压器给储罐增压，物料靠压力自流进入气化器，不使用动力设备，能耗低，因此国内外的小型LNG气化站基本上全部采用真空罐形式。

　　② 子母罐

　　子母罐的内罐是多个耐低温的不锈钢压力容器，外罐是一个大碳钢容器罩在多个内罐外面，内外罐之间也是填充绝热材料，夹层通入干燥氮气，以防止湿空气进入。子母罐的内罐在工厂制造、试压后运到现场，外罐在现场安装。

　　储存规模在1000m?到5000m?的储配站，可以根据情况选用子母罐或常压罐储存，由于内罐运输要求，目前国内单台子罐最大可以做到250m?，采用子母罐的气化工艺流程与真空罐大致相同，由于夹层需要通氮气，装置中多了一套液氮装置。

　　低温常压储罐更适用于液化厂和接收终端站通常在液化厂和接收终端站均采用低温常压储罐，这是由于接收终端站内的LNG储罐容积均很大（单罐容积大于5万m?），其它形式的储罐无法做到，接收的液体是由LNG槽船运来，LNG槽船上的储罐也是低温常压形式，压力变化不大。

　　低温常压储罐即要考虑储罐的超压问题，又要考虑储罐的抽空(形成负压)问题，需要有补气措施，所以储罐.上要设有多个进口的低温调节阀、呼吸阀等。储罐顶部还要设自动干粉灭火系统、起吊装置。
