板式换热器有哪几部分组成?

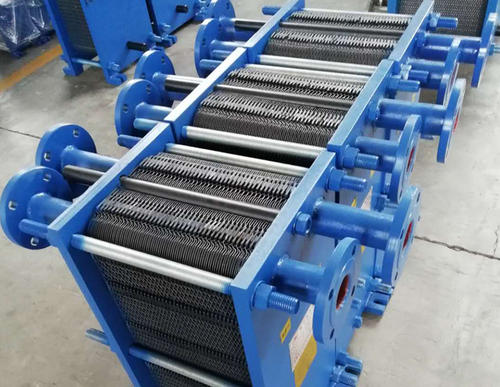

　　板式换热器原理 板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。

　　板式换热器最标准的定义就是，它是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。这些波纹板片组成薄矩形的通道，通过板片进行热量的交换。简单来说，板式换热器就是，具有一定波纹形状的换热板片叠在一起，并且用夹板、螺栓紧固而成的一种换热器。当冷热流体依次通过流道时，中间有一隔层板片将流体分开，并通过此板片进行换热。板式换热器所具有的特点就是结构紧凑、占地面积小、换热效率高、操作灵活方便、应用范围广、热损失小、安装和清洗方便等特点。它器是一种高效、节能、节约材料、节约投资的先进热交换设备。

　　板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。

　　各部件作用如下：

　　一、传热板片

　　传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。

　　二、密封垫片

　　板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。

　　三、两端压板

　　两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。

　　四、夹紧螺栓

　　夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。

　　五、挂架

　　主要是支承换热板片，使其拆卸、清洗、组装等方便。
