纺织车间废气处理方案

设计： 闫华

一、设计依据与设计范围

废气焚烧

1. 《大气污染物综合排放标准》（GB 16297-1996）；

2. 《恶臭污染物排放标准（征求意见稿）》（代替GB14554-1993）；

3. 《河南省重污染天气重点行业应急减排措施制定技术指南（2021年修订版）-征求意见稿》；

4. 用户提供的参数；

5. 其它废气处理相关技术标准及规范。

二、设计参数、要求及工程范围

经由用户确定，待处理臭气为硫化氢和氨气，处理风量为20000m³/h，要求废气经过处理后能够达到上述相关标准要求，处理工艺满足《河南省重污染天气重点行业应急减排措施制定技术指南（2021年修订版）-征求意见稿》中纺织印染与服饰制造行业，绩效分级指标中B级企业的要求。

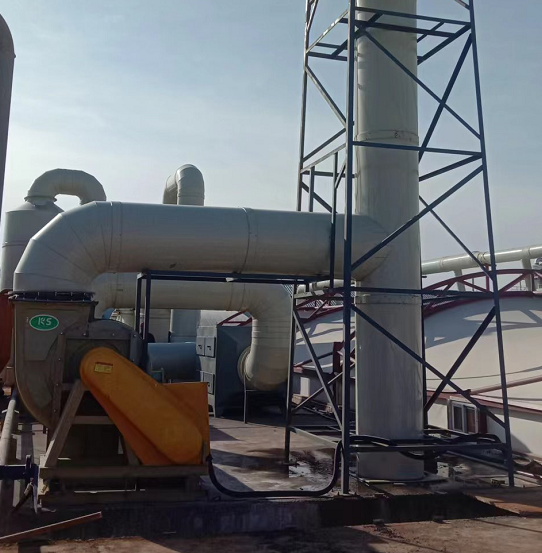

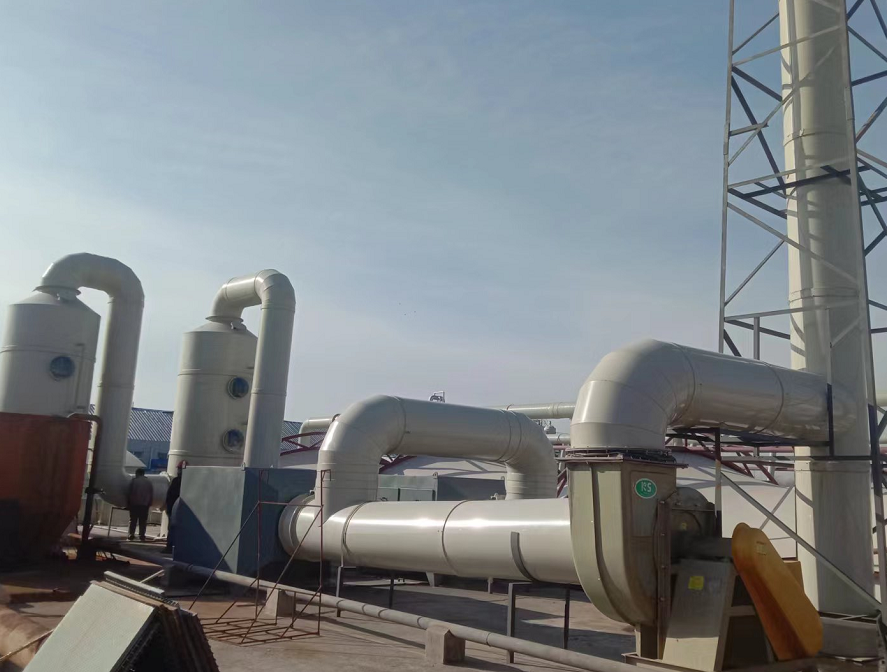

废气净化装置

本处理项目用户已将废水池进行密闭并通过管道收集，设计方任务为采取合理、有效的处理装置将废气进行处理，并达到上述指标要求。

说明：硫化氢比重较空气大（1.19），在接近水面处浓度较高，可能存在测量数据偏小的情况；氨气比重较小（0.77），设计参数以测量结果为准。

三、处理工艺

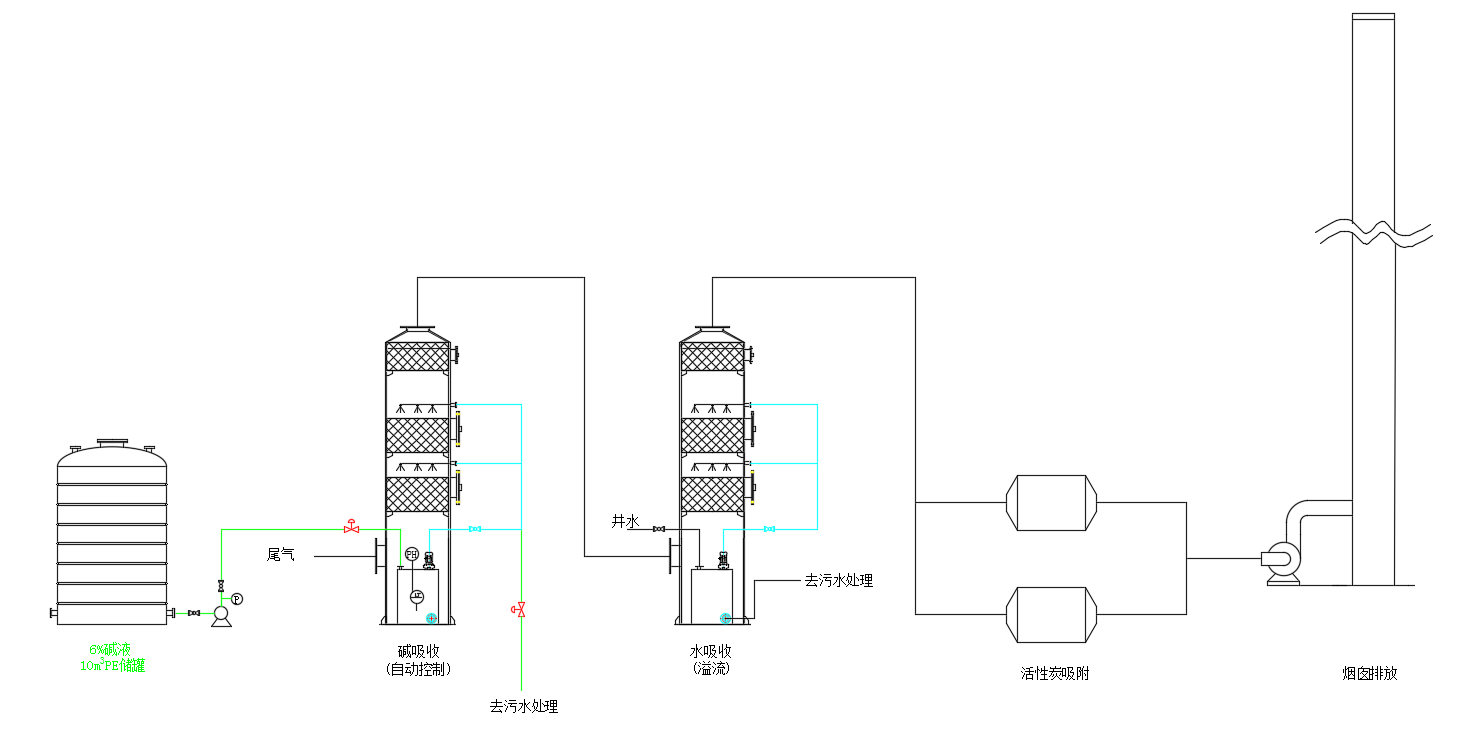

根据废气性质、风量大小及处理效果等因素，为减小设备投资及运行成本，确定该工艺为喷淋吸收+活性炭吸附处理工艺。

废气中硫化氢为酸性，氨气为碱性，若两者浓度比合适，则可在水性环境中进行中和吸收。根据测量结果可知，若硫化氢与氨进行反应，则氨气相对过量，反应主方程式为2NH₃ + H₂S = (NH₄)₂S，其在水中溶解度：0℃时41.22g，25℃时43.47g，100℃时50.42g，可见其溶解度较大，且随温度变化较小。

为保证处理效果，设计为两级喷淋。一级喷淋为碱吸收（碱液浓度为5%），保证酸性气体吸收完全，同时吸收大量氨气；二级喷淋为水吸收，吸收剩余氨气。活性炭吸附做为喷淋的后续处理工艺，主要吸收废气中极少量的有机废气（挥发性脂肪酸等）。

一级吸收涉及的反应：2NH₃ + H₂S = (NH₄)₂S ；NH₃ + H₂S = NH₄HS

2NaOH + H₂S = Na₂S + 2H₂O ；  (NH₄)₂S + 2NaOH=Na₂S + 2NH₃H₂O

注：设计范围包括以下内容：用户负责将尾气管道引至喷淋塔进口1米处，负责两个喷淋塔吸收饱和废水的排出管道（可利用喷淋塔循环泵）；系统内（喷淋塔进口1米处至烟囱管道，不含在线检测）的阀门管件由设计方负责。

运行说明：6%碱液用10m³PE储罐进行储存，当碱吸收PH值达到设计值时，出料气动阀打开，塔内液体通过喷淋泵去往污水处理系统；此时塔内水位降低，则液位计控制碱液泵向塔内补充碱液，从而保证水位保持在设定范围内。

水吸收则是通过水泵向塔内提供井水来吸收氨气，出水是通过塔底排污口形成U型管向外溢流，控制好进水流量，且能保证泵不空转。

一级吸收涉及的反应：2NH₃ + H₂S = (NH₄)₂S ；NH₃ + H₂S = NH₄HS

2NaOH + H₂S = Na₂S + 2H₂O ；  (NH₄)₂S + 2NaOH=Na₂S + 2NH₃H₂O

废气吸收
